Процессорный модуль

AX-SoM-XC7Z020

Процессор и программируемая логика Xilinx Zynq-7000 для захвата данных, управления и технического зрения.

Обсудить проект
AX-SoM-XC7Z020 — вид платы с двух сторон

О разработке

AX-SoM-XC7Z020 — модуль на базе Xilinx Zynq-7000, в котором двухъядерный ARM Cortex-A9 и программируемая логика Artix-7 объединены в одном кристалле. Такая архитектура предназначена для задач, требующих тесного взаимодействия программной обработки и аппаратной логики. Оригинальные материалы описывают применение модуля в параллельных вычислительных системах, системах высокоскоростного захвата и обработки данных, управления приводами и технического зрения.

Ключевые характеристики

Платформа
Xilinx Zynq-7000 (ARM® Cortex-A9 @ 800МГц + 85K Logic Cells Artix®-7 FPGA)
Память ОЗУ
128 / 256 / 512 / 1024 МБ DDR3
Память ПЗУ
128 / 256 / 512 / 1024 МБ NAND Flash, 16 МБ QSPI Flash
Интерфейсы
(PS): 2 x QSPI, 1 x NAND, 2 x GMAC (Ethernet 10/100/1000 Mbit), 2 x USB 2.0 HighSpeed OTG (480 Mbps), без PHY, 2 x CAN 2.0B, 2 x SD / SDIO 2.0 / MMC 3.31, 2 x SPI, 2 x UART (до 1 Mbps), 2 x I2C, GPIO (выводы общего назначения), (PL): всё
Поддерживаемые ОС
Microsoft® Windows Embedded Compact7, Embedded Linux, Android 4.2, eCos 3.0
Габариты
56 х 50 мм
Питание модуля
3,3В (каждый банк можно запитать отдельно)

Характеристики приведены по отдельной странице модуля. В общей таблице встречаются другие диапазоны комплектации; сравнение сохранено как самостоятельный исторический материал.

Архитектура и состав

Процессор и ПЛИС

Двухъядерный ARM Cortex-A9 с частотой 800 МГц и Artix-7 FPGA с 85 тысячами логических ячеек.

Память

DDR3, NAND Flash и QSPI Flash. Объёмы памяти могут меняться без изменения схемы и трассировки платы.

Питание и интерфейсы

DC/DC и интерфейсы процессорной системы: Ethernet, USB, CAN, SPI, UART и I²C. Прикладная периферия также реализуется в ПЛИС.

Дополнительные параметры
Разъём
Hirose FX8-120S-SV
Ядро
ARM Cortex-A9
Кол-во ядер
2
Сопроцессор
NEON SIMD + VFPv3
ПЛИС (FPGA)
Xilinx Artix-7 (85K-cells)
Частота процессора
800 МГц
2D/3D ускоритель
logi3D IP core
Сеть Ethernet
2 x GMAC 1Gbit
Ethernet PHY на модуле
—
LCD интерфейс
24-бит параллельный RGB (макс 2048 х 2048)
Интерфейс для сенсорного экрана
4/5-линий XADC
Параллельная шина
Возможно через ПЛИС (FPGA)
USB
2 × USB 2.0 HighSpeed OTG, без PHY
Интерфейс для камеры
24-бит параллельный RAW (logiWIN) (макс 2048 х 2048)
UART (USART)
2 + На ПЛИС (FPGA)
SPI
2 + На ПЛИС (FPGA)
I2C
2 + На ПЛИС (FPGA)
CAN
2 + На ПЛИС (FPGA)
SD/MMC/eMMC интерфейс
2 + На ПЛИС (FPGA)
RTC
—
GPIO
да
Audio
На ПЛИС (FPGA) (logiI2S)
Soft-modem
—
Драйвер LED подсветки экрана
—
Монитор температуры процессора
1
Контроллер заряда батарей
—
Температурный диапазон
Коммерческий (0..+70°С), Промышленный (-40..+85°С)
Потребление (среднее)
2..5 Вт

Основные параметры взяты со страниц конкретных модулей. Дополнительные интерфейсы и условия — из исторической сравнительной таблицы; они зависят от комплектации и ревизии. Исходная таблица сохранена ниже. BF60x и SAMA5D3x сняты с производства.

Интеграция и применение

Для быстрого старта разработки предусмотрена материнская плата AX-MB-XC7Z020. В её составе описаны питание 5 В, Ethernet PHY TLK106, 24-битная шина LCD, разъём microSD/SIMCard и JTAG. В прикладной системе процессорная часть и программируемая логика могут выполнять взаимосвязанные задачи. Конкретные интерфейсы и конфигурация ПЛИС определяются проектом устройства.

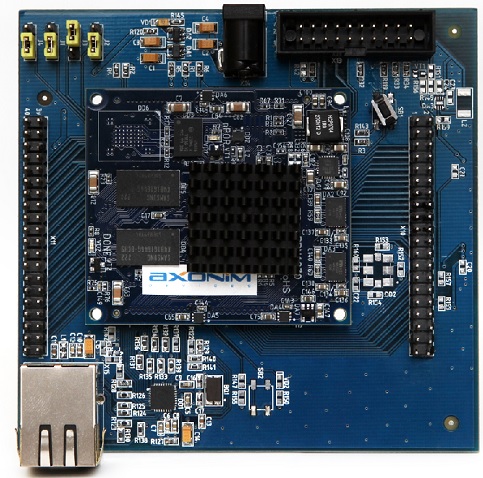

Материнская плата AX-MB-XC7Z020
Материнская плата AX-MB-XC7Z020

Документация и материалы

Исходные сведения о модуле

Паспорт, состав и технические сведения оригинальной страницы.

Процессорный модуль AX-SoM-XC7Z020 на базе Xilinx Zynq-7000 предназначен для создания параллельных вычислительных систем, систем высокоскоростного захвата и обработки данных, систем управления различными видами приводов, высокоскоростной обработки информации, систем технического зрения и других.

Данный модуль построен на базе двухъядерного 800МГц процессора ARM Cortex-A9 и 85K Logic Cells Artix-7 ПЛИС (FPGA) совмещенных в одном кристалле Xilinx Zynq-7000. Это позволяет создавать системы, где необходимо тесное взаимодействие процессора и программируемой логики.

Основные преимущества модуля:

Минималистический набор компонентов, достаточный для загрузки и функционирования SoC (DDR3, NAND, QSPI и DC/DC); Возможность замены DDR3 ОЗУ, NAND ПЗУ и QSPI ПЗУ на различные объёмы без внесения изменений в трассировку платы и схему; Габариты - 56 х 50 мм.

Характеристики модуля:

ПлатформаXilinx Zynq-7000 (ARM® Cortex-A9 @ 800МГц + 85K Logic Cells Artix®-7 FPGA)
Память ОЗУ128 / 256 / 512 / 1024 МБ DDR3
Память ПЗУ128 / 256 / 512 / 1024 МБ NAND Flash, 16 МБ QSPI Flash
Интерфейсы(PS): 2 x QSPI, 1 x NAND, 2 x GMAC (Ethernet 10/100/1000 Mbit), 2 x USB 2.0 HighSpeed OTG (480 Mbps), без PHY, 2 x CAN 2.0B, 2 x SD / SDIO 2.0 / MMC 3.31, 2 x SPI, 2 x UART (до 1 Mbps), 2 x I2C, GPIO (выводы общего назначения), (PL): всё
Поддерживаемые ОСMicrosoft® Windows Embedded Compact7, Embedded Linux, Android 4.2, eCos 3.0
Габариты56 х 50 мм
Питание модуля3,3В (каждый банк можно запитать отдельно)

Для быстрого старта разработки существует материнская плата для данного модуля AX-MB-XC7Z020.

Характеристики материнской платы:

  • напряжение питания: 5В;
  • процессорный модуль: AX-SOM-XC7Z020;
  • 10/100 Mb Ethernet PHY (TLK106);
  • возможность подключения дисплея: 24-бит, шина LCD;
  • microSD/SIMCard разъём;
  • JTAG разъём.
