Процессорный модуль

MTAX-SoM-AM335x

Аппаратная платформа на TI Sitara AM335x для промышленной автоматизации и человеко-машинных интерфейсов.

Обсудить проект
MTAX-SoM-AM335x — вид платы с двух сторон

О разработке

MTAX-SoM-AM335x объединяет процессор Texas Instruments Sitara AM3352, AM3354, AM3358 или AM3359, оперативную и постоянную память, а также контроллер питания. Модуль предназначен для встраивания в системы автоматизации и устройства с человеко-машинным интерфейсом. ARM Cortex-A8 с частотой до 1 ГГц работает вместе с двумя 32-битными ядрами PRU по 200 МГц. В исходных материалах описано применение этой архитектуры для индустриальных интерфейсов EtherCAT, ProfiBUS, ProfiNet, Modbus, CANopen, Ethernet Powerlink и Sercos.

Ключевые характеристики

Платформа
Texas Instruments Sitara AM335x (ARM® Cortex-A8 @ 1000МГц + 2 x 32-бит RISC CPU @ 200МГц )
Память ОЗУ
128 / 256 / 512 МБ DDR3
Память ПЗУ
128 / 256 / 512 / 1024 МБ NAND Flash, 512 КБ / 1024 КБ SPI Flash
Интерфейсы
1 x 24-бит LCD, 1 x NAND, 2 x GMAC (10/100/1000), 2 x USB 2.0 HighSpeed OTG (480 Mbps), с PHY, 2 x CAN 2.0B, 2 x SD / MMC, 2 x SPI, 6 x UART, 3 x I2C, 3 x ШИМ модуля, 1 х RTC, 2 х McASPI (I2S, TDM), 3 x eCAP, 3 x eQEP, 8 каналов АЦП (4 из которых могут быть использованы контроллером сенсорной панели), GPIO (выводы общего назначения), 1 х системная шина
Поддерживаемые ОС
Microsoft® Windows Embedded Compact 7, Embedded Linux, Android 4.0, eCos 3.0
Габариты
55,6 х 45,6 мм
Питание модуля
3,3В либо 5В

Характеристики и поддерживаемые ОС приведены по исходному паспорту; они описывают исторические варианты комплектации, а не текущее наличие.

Архитектура и состав

Вычислительное ядро

TI Sitara AM335x: ARM Cortex-A8 и два дополнительных ядра PRU.

Память и загрузка

DDR3, NAND Flash и SPI Flash. Варианты объёма памяти не требуют изменения трассировки платы.

Питание и периферия

Контроллер питания с DC/DC, зарядным устройством Li+ и драйвером светодиодной подсветки ЖКИ. Выводы доступны через разъёмы.

Дополнительные параметры
Разъём
PLLD-1.27-80S + 40S
Ядро
ARM Cortex-A8
Кол-во ядер
1 + 2 х PRU
Сопроцессор
NEON SIMD + VFPv3
ПЛИС (FPGA)
—
Частота процессора
1000 МГц (Cortex-A8); 200 МГц (PRU)
2D/3D ускоритель
PowerVR SGX530
Сеть Ethernet
2 x GMAC 1Gbit
Ethernet PHY на модуле
100 Mbit PHY
LCD интерфейс
24-бит параллельный RGB (макс 2048 х 2048)
Интерфейс для сенсорного экрана
4/5/8-линий ADC
Параллельная шина
16-бит GPMC
USB
2 × USB 2.0 HighSpeed OTG, с PHY
Интерфейс для камеры
—
UART (USART)
6
SPI
2
I2C
3
CAN
2
SD/MMC/eMMC интерфейс
2
RTC
1
GPIO
да
Audio
2 × McASP (I2S/TDM)
Soft-modem
—
Драйвер LED подсветки экрана
1
Монитор температуры процессора
—
Контроллер заряда батарей
1 (Li-Ion)
Температурный диапазон
Коммерческий (0..+70°С), Расширенный (-25..+70°С, Промышленный (-40..+85°С)
Потребление (среднее)
меньше 1 Вт

Основные параметры взяты со страниц конкретных модулей. Дополнительные интерфейсы и условия — из исторической сравнительной таблицы; они зависят от комплектации и ревизии. Исходная таблица сохранена ниже. BF60x и SAMA5D3x сняты с производства.

Интеграция и применение

Модуль встраивается в прикладную плату через разъёмы. Для начала разработки в оригинальных материалах описана отладочная плата MTAX-MB-AM335x-v.2 с Ethernet, CAN, RS485, интерфейсами дисплея, USB и microSD. В документации сохранены версии BSP и Embedded Linux, инструкции по сборке и загрузке, описание выводов и особенности ревизий. Совместимость конкретной ревизии модуля и отладочной платы следует проверять по соответствующему материалу.

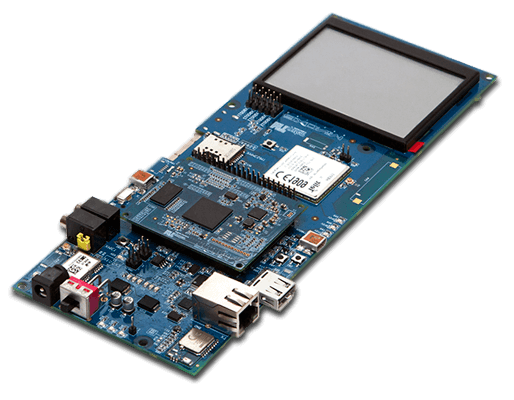

Отладочная плата MTAX-MB-AM335x-v.2
Отладочная плата MTAX-MB-AM335x-v.2

Документация и материалы

FAQ по MTAX-SoM-AM335xОтветы на вопросы о ревизиях модуля, питании, Ethernet и отладочной плате.
Embedded LinuxОбразы прошивок, версии SDK, Device Tree и инструкции по загрузке.
Исходные коды: загрузчик, Linux и файловые системыИсходные материалы, патчи и ссылки на комплекты разработчика.
Загрузка из NANDИсходный журнал загрузки модуля из NAND Flash.
Настройка RSEНастройка удалённого подключения к модулю из среды разработки.
Описание выводов разъёмовТаблицы контактов, сигналов и функций разъёмов модуля.
Подробное описание MTAX-SoM-AM335xОписание аппаратной платформы и вариантов подключения.
Создание проекта в Code Composer StudioСоздание и сборка приложения для TI Sitara AM335x.
Средства сборки ПОToolchain, сборка u-Boot и Linux, RootFS и подготовка SD-карты.
Исходные сведения о модуле

Паспорт, состав и технические сведения оригинальной страницы.

  • Подробное описание модуля

Перейти: Подробное описание модуля

  • Создание пустого проекта для модуля

Перейти: Создание пустого проекта для модуля

  • Средства сборки ПО для модуля

Перейти: Средства сборки ПО для модуля

  • Лог загрузки из NAND

Перейти: Лог загрузки из NAND

  • Исходные коды для модуля MTAX-SoM-AM335x (загрузчик, linux, файловые системы)

Перейти: Исходные коды для модуля MTAX-SoM-AM335x (загрузчик, linux, файловые системы)

  • Настройка RSE (Remote System Explorer)

Перейти: Настройка RSE (Remote System Explorer)

  • Описание выводов разъемов модуля

Перейти: Описание выводов разъемов модуля

  • Embedded Linux для модуля MTAX-SoM-AM335x

Перейти: Embedded Linux для модуля MTAX-SoM-AM335x

  • Часто задаваемые вопросы

Перейти: Часто задаваемые вопросы

Процессорный модуль MTAX-SoM-AM335x на базе Texas Instruments Sitara AM3352, AM3354, AM3358, AM3359 предназначен для создания систем автоматизации, человеко-машинного интерфейса и других устройств.

Производитель и дистрибьютор в СНГ - ООО "МТ-Системс", РФ.

Данный модуль построен на базе 1ГГц процессора ARM Cortex-A8 и 2х дополнительных 32-х битных ядер RISC (PRU) с частотой 200МГц каждое. Это позволяет создавать системы с применением индустриальных интерфейсов, таких как: EtherCAT, ProfiBUS, ProfiNet, Modbus RTU, Modbus TCP, CanOpen, Ethernet Powerlink и Sercos.

Основные преимущества модуля:

Минималистический набор компонентов, достаточный для загрузки и функционирования SoC (DDR3, NAND ПЗУ, SPI ПЗУ и контроллер питания с DC/DC); Новый контроллер питания со встроенными DC/DC, зарядным устройством для Li+ аккумуляторов и драйвером светодиодной подсветки ЖКИ; Доступность всех I/O через разъёмы, позволяют настраивать и применять все доступные конфигурации SoC. Возможность замены DDR3 ОЗУ, NAND ПЗУ и SPI ПЗУ на различные объёмы без внесения изменений в трассировку платы и схему; Габариты - 55,6 х 45,6 мм.

Характеристики модуля:

ПлатформаTexas Instruments Sitara AM335x (ARM® Cortex-A8 @ 1000МГц + 2 x 32-бит RISC CPU @ 200МГц )
Память ОЗУ128 / 256 / 512 МБ DDR3
Память ПЗУ128 / 256 / 512 / 1024 МБ NAND Flash, 512 КБ / 1024 КБ SPI Flash
Интерфейсы1 x 24-бит LCD, 1 x NAND, 2 x GMAC (10/100/1000), 2 x USB 2.0 HighSpeed OTG (480 Mbps), с PHY, 2 x CAN 2.0B, 2 x SD / MMC, 2 x SPI, 6 x UART, 3 x I2C, 3 x ШИМ модуля, 1 х RTC, 2 х McASPI (I2S, TDM), 3 x eCAP, 3 x eQEP, 8 каналов АЦП (4 из которых могут быть использованы контроллером сенсорной панели), GPIO (выводы общего назначения), 1 х системная шина
Поддерживаемые ОСMicrosoft® Windows Embedded Compact 7, Embedded Linux, Android 4.0, eCos 3.0
Габариты55,6 х 45,6 мм
Питание модуля3,3В либо 5В

Для быстрого старта разработки существует материнская плата для данного модуля MTAX-MB-AM335x-v.2.

Характеристики материнской платы:

  • напряжение питания: 12В;
  • процессорный модуль: MTAX-SOM-AM335x;10/100 Mb Ethernet PHY (TLK106);
  • GSM, GPRS, EDGE, UMTS, HSPA, GPS (HE910);
  • USB-устройство на основе FT2232: канал А: JTAG-эмулятор, совместимый с XDS100; канал Б: Последовательный порт, подключенный к UART0 AM335x;
  • WiFi (Bluegiga WF111);
  • GPS (SL868);
  • разъём miniPCIe для подключения LTE-модема;
  • вход и выход аудио (TLV320AIC3007IRSBT);
  • возможность подключения дисплея: - 24-бит, шина LCD; - LVDS, шина LCD; - DVI выход (TFP410PAP);
  • 3.5" TFT LCD дисплей на борту;
  • возможность подключения тач-скрина: - резистивный, с использованием внутренних АЦП процессора AM335x; - емкостной, с использованием I2C процессора AM335x;
  • гироскоп, акселерометр, магнитометр (LSM333D);
  • microSD/SIMCard разъём;CAN 2.0B (ISO1050DUB);
  • RS485 (SN65HVD10D);USB-устройство (USB0);
  • USB OTG (USB1).USB Hub.
